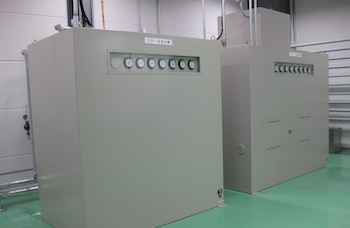

M型 混合機（テストガス混合機）

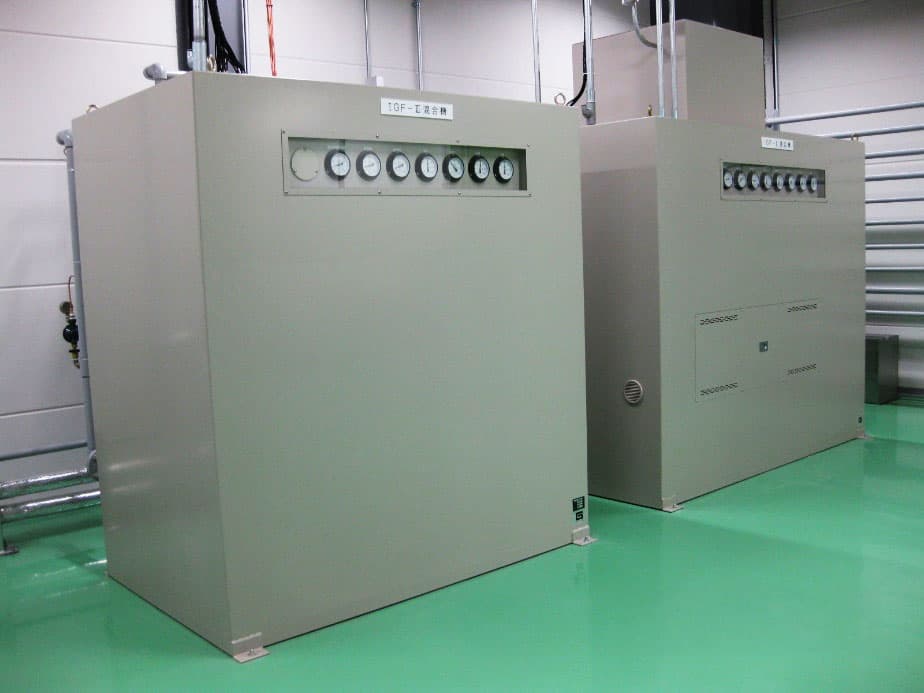

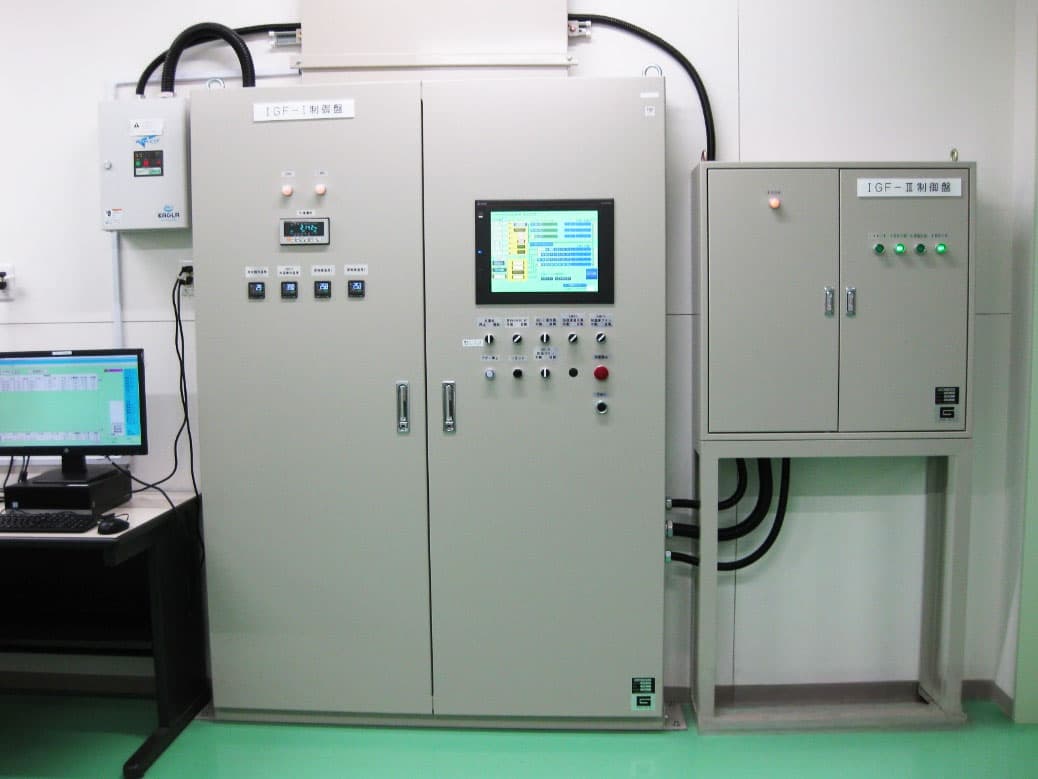

国内で唯一のガス混合機 専業メーカーであるガスミックスが、自信を持ってお届けするテストガス混合機です。長年の実績により培った流量制御技術と圧力制御技術に最新のシーケンサを使用した制御技術を導入し、全自動運転によりIGFの全テストガスを瞬時に高精度（ウオッベ指数WI±2%）で製造します。また、全自動分析装置との組み合わせにより、任意のテストガスの製造と、これに合わせたリアルタイムの分析も容易に行えます。設備計画立案から施工工事、設置後の定期点検まで、ガスミックスが一貫してお引き受けします。

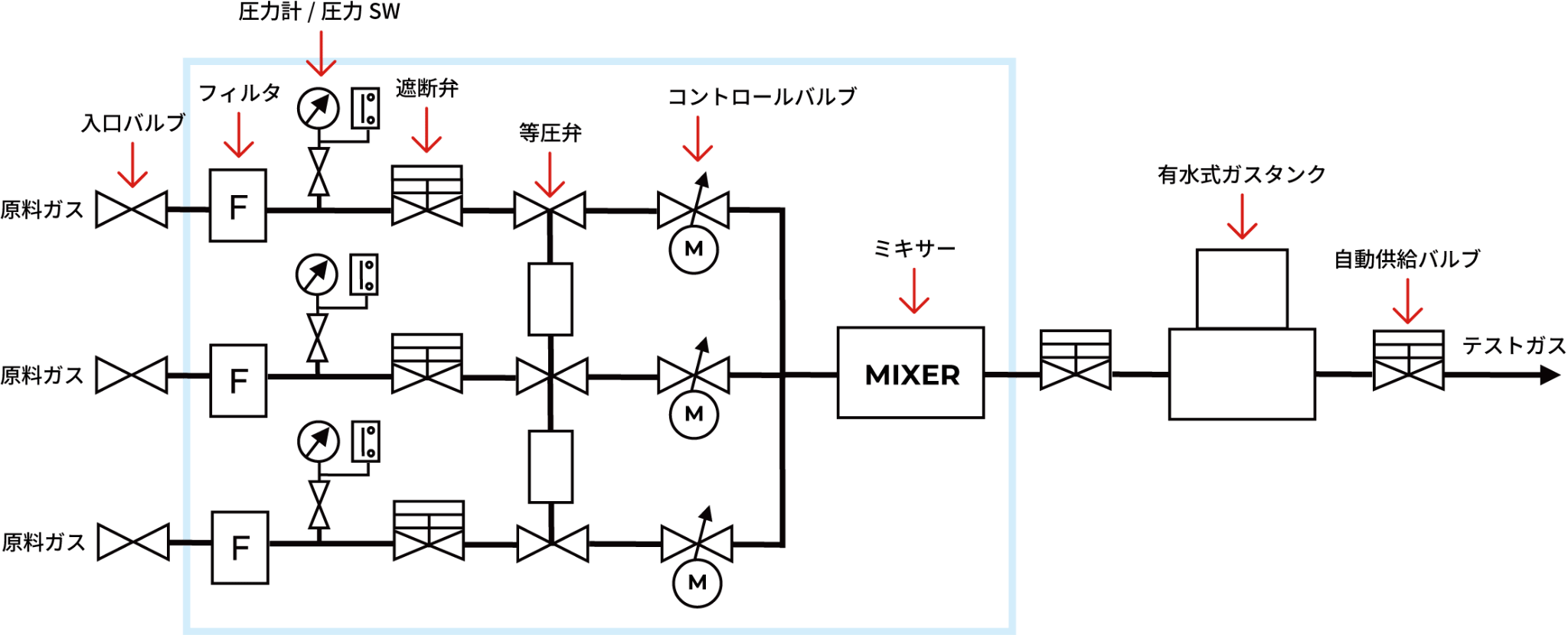

Flow diagram

フロー図

Specification

仕様

Option

オプション

• ブタンボンベを内蔵する機内加温仕様
• 原料ガス自動切替装置

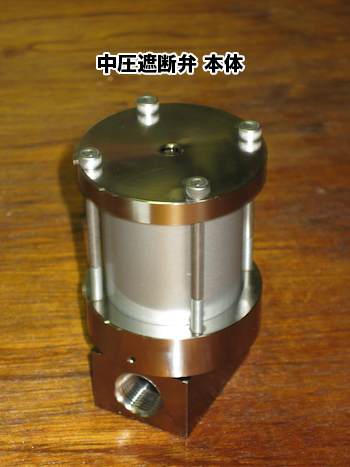

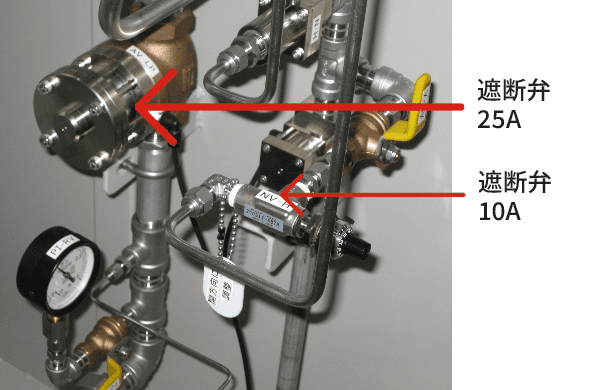

• 緊急遮断弁（安全装置）
• 高圧調整器リーク安全器（安全装置）
• 逆火防止器（安全装置）
• 地震計（安全装置）

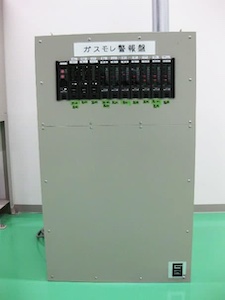

• ガス漏れ警報装置（安全装置）
• 自動散水装置（安全装置）
• 温度計/湿度計

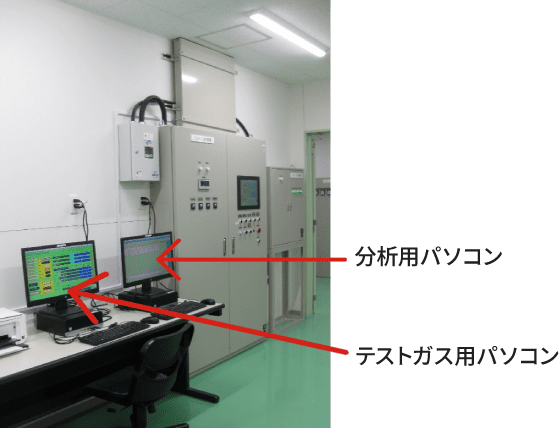

• 複数のパソコンによるネットワーク
• 全自動分析装置/除湿装置
• 任意テストガス製造用ソフトウェア

Regular inspection

定期点検

この装置は、複数の可燃性ガスを原料設備で貯蔵し混合機でテストガスを製造します。さらに、製造されたテストガスをガスタンクに貯蔵する設備のため、安全性は最重要項目です。
複数の可燃性ガス使用の安全性維持とテストガスの高精度混合性能維持のため、1年/1回の普通点検（機内の可動部品交換無し。）と3年/1回のオーバーホール点検（機内の可動部品交換有り。）を推奨します。（1日/8時間稼働として。）

原料ガス装置

原料ガスの貯蔵は、設備の規模に合わせた最良の本数とします。貯蔵量が法の制限を超える場合には、管轄県庁へ提出する必要書類作成と届出業務の代行を行わせていただきます。
高圧ガス減圧装置は、15MPaもの高圧圧縮ガスをテストガス混合機の入口圧力に合わせて精密に調整します。減圧装置がリークした（出流れした。）場合を想定して、可燃性ガスの水素、メタン用には内部リーク安全装置を装着しています。

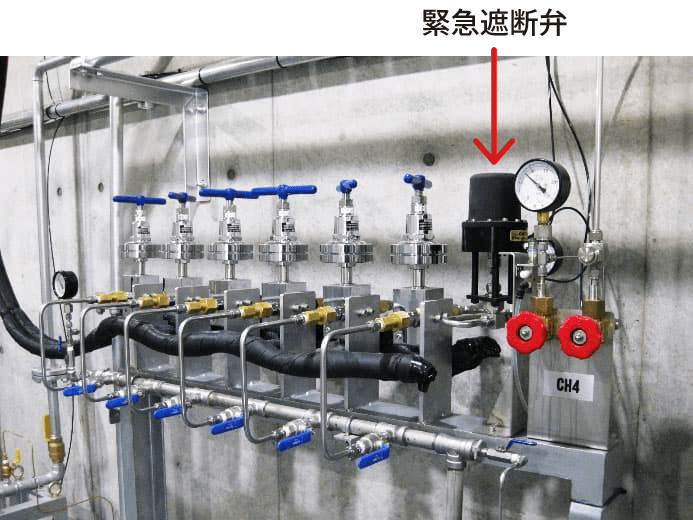

メタンガス用 減圧装置

メタンガスは連続使用すると含有されている炭酸ガスが氷結現象を起こし、連続供給に障害を起こすので温水を使用した加温構造の高圧調整器を採用します。
テストガス混合機に安定した供給を行うため、2段減圧方式を採用し、緊急遮断弁を搭載します。

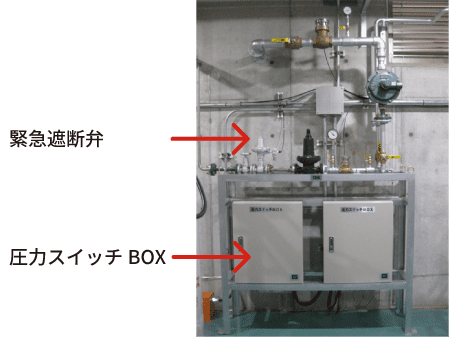

プロパンガス用 減圧装置

使用量の多いプロパンガスは、使用中のガス欠防止用として、自動切替え装置を採用します。
切替用の圧力スイッチは防爆仕様とし、専用BOXに収納して安全性を高めています。また、災害時に安全性を確保する緊急遮断弁を搭載します。

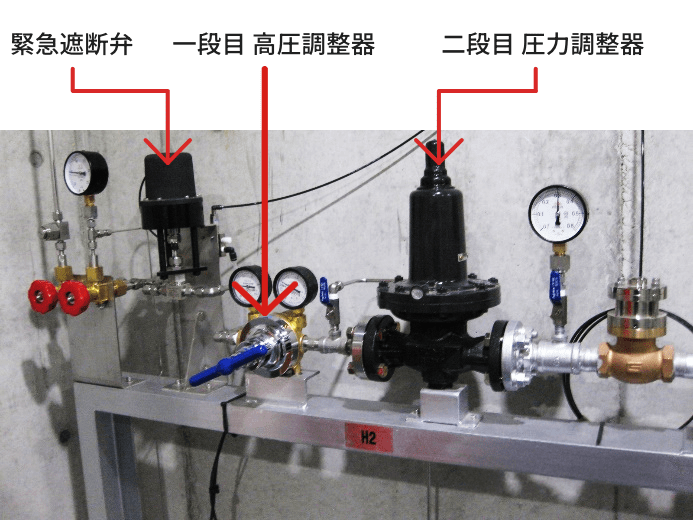

水素ガス用 減圧装置

水素ガスは爆発範囲の広い可燃性ガスなので、厳重な管理を行います。万が一、高圧調整器が内部リークした場合を想定して、内部リーク安全器を搭載しています。また、水素脆化に対応したSUS製配管を使用します。テストガス混合機に安定した供給を行うため、2段減圧方式を採用し、緊急遮断弁を搭載します。

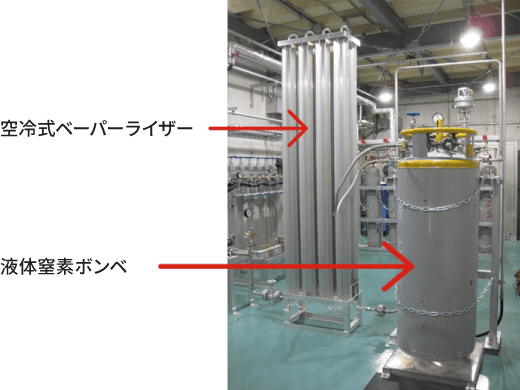

液体窒素ガス用 減圧装置

窒素ガスは、貯蔵に有利な液体窒素を採用します。空冷式の気化器を設置して、テストガス混合機に安定した供給を行います。
もちろん、緊急遮断弁を搭載し、自動切替え装置の対応も可能です。

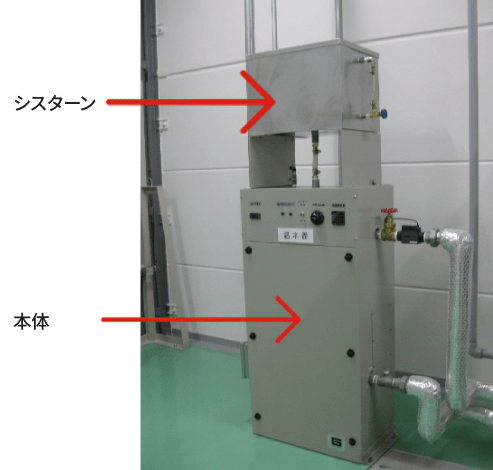

加温用 温水器

メタンガス用 減圧装置の1段目 高圧調整器とブタンガス用 加温BOXで使用する温水を製造し、連続循環させます。

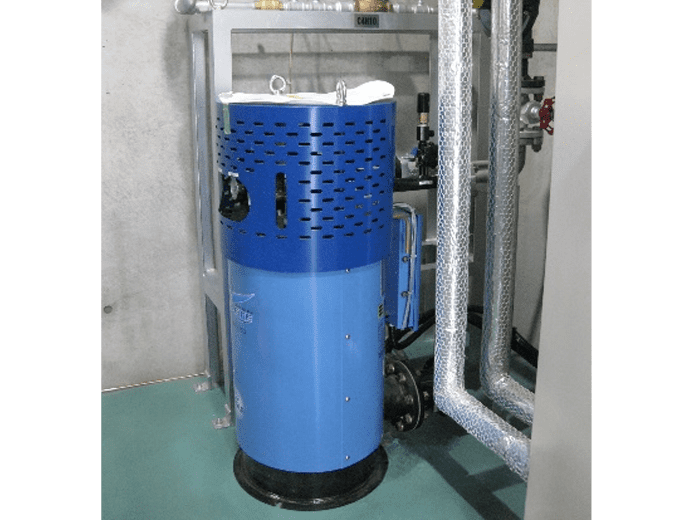

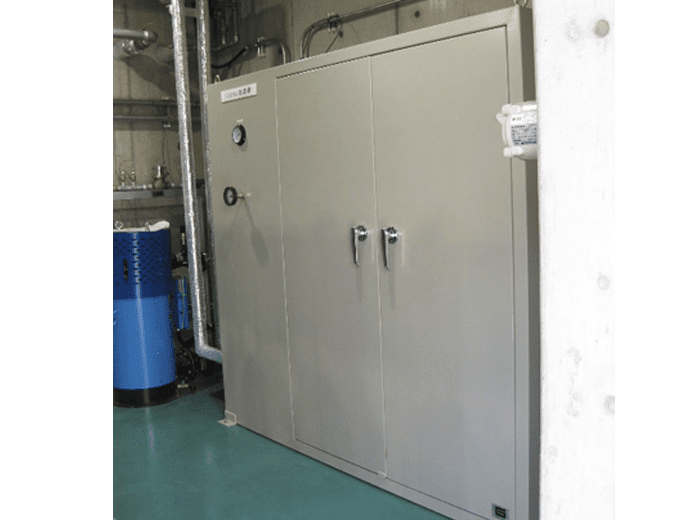

ブタンガス用 加温BOX

ブタンガス用 ペーパーライザー

ブタンガスは他の原料ガスと比較して沸点が高く、冬場は特に気化しづらく、テストガスの連続使用に支障が出ることが想定できますので、専用の加温BOXにブタンボンベを収納して気化を促進させます。
加温方式に管理の難しい温水を使用するのは、高圧ガス保安法を準拠しているためです。加温BOXから供給されるブタンガスは、さらにベーパライザーを経由してブタンガスの安定した連続供給を可能としています。

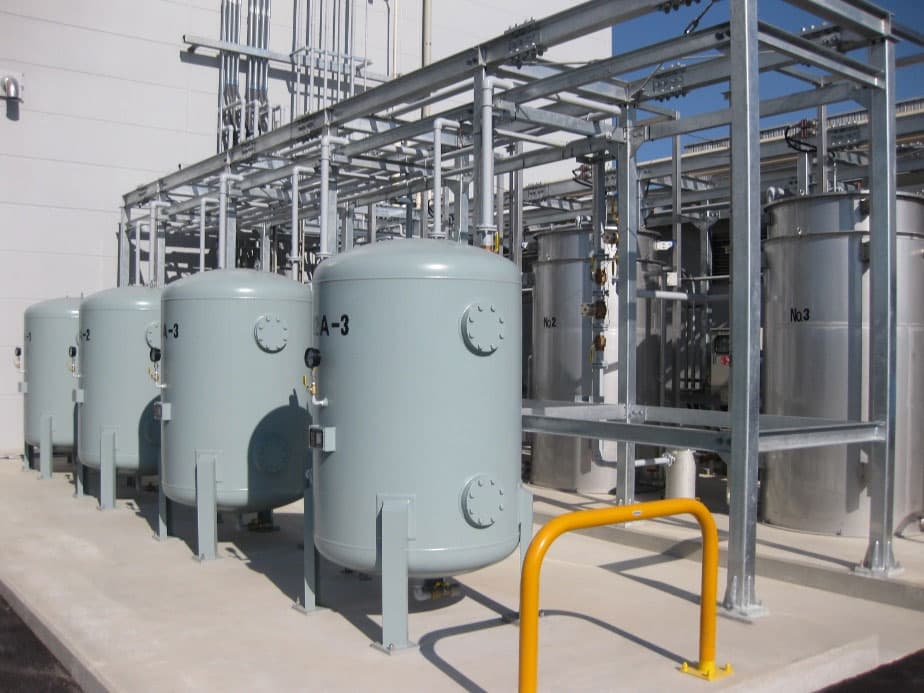

テストガス貯蔵タンク

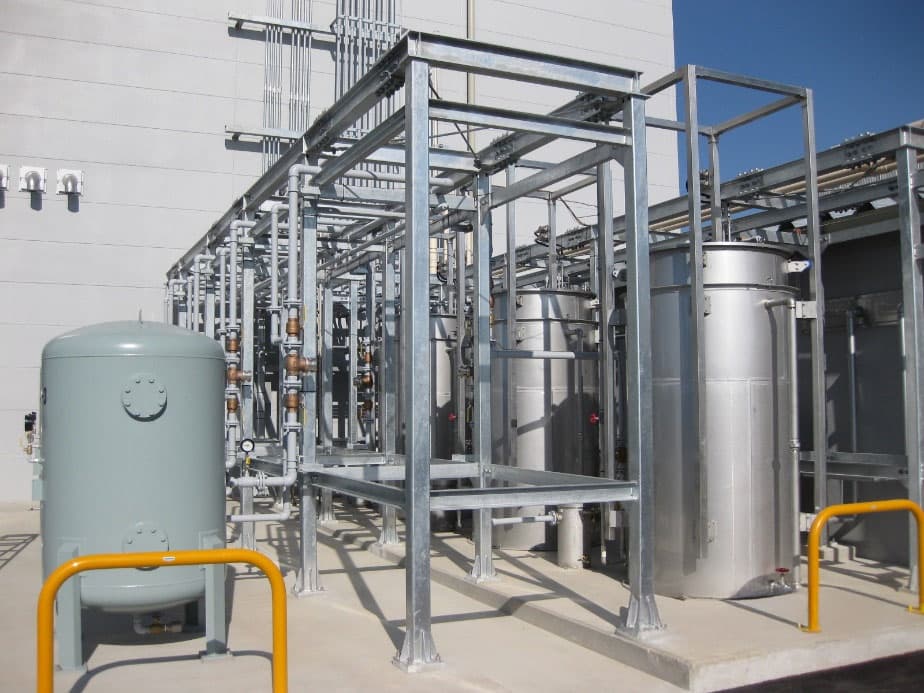

有水式ガスタンク 1m3

テストガスの置換が迅速に実行可能な、有水式（タンク内部に水を封入。）を採用したガス貯蔵タンクです。
テストガスを溜めて定圧で安定供給します。

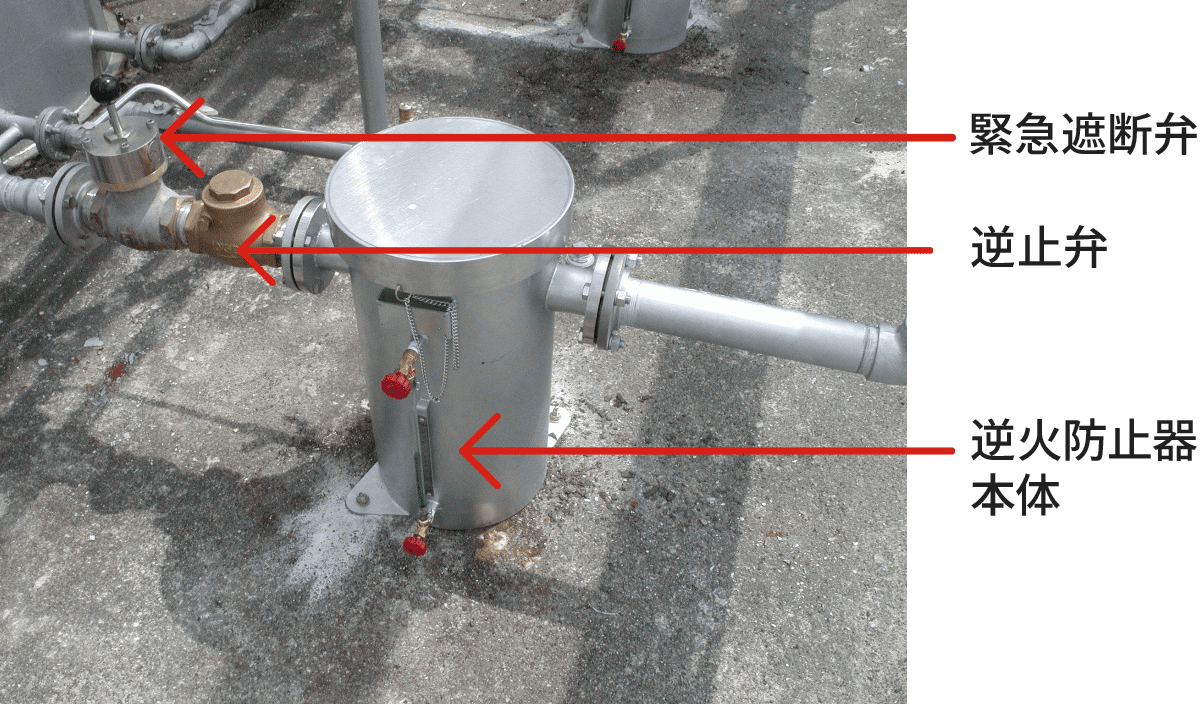

ゼロパージした時の（ガス種を変更した時の。）残ガス量は、実にタンク内容積の1/500以下となります。また、タンク出口に水封式の逆火防止装置を設置（安全装置 参照。）して、確実な安全性を確保しています。
本体は、サビに強いSUS304製を使用しています。

乾式バッファータンク 1m3

専用混合機で製造される13A-1、13A-2、13A-3等の各テストガスは使用量が多いので、専用のバッファータンクを設置して貯蔵します。乾式バッファータンクの特徴は、貯蔵されるテストガスの状態がドライ（乾いている。）である事です。

自動分析装置

テストガス混合機で製造したテストガスをリアルタイムで分析し、レポートします。データ保存も行えるので、過去のデータと比較ができます。

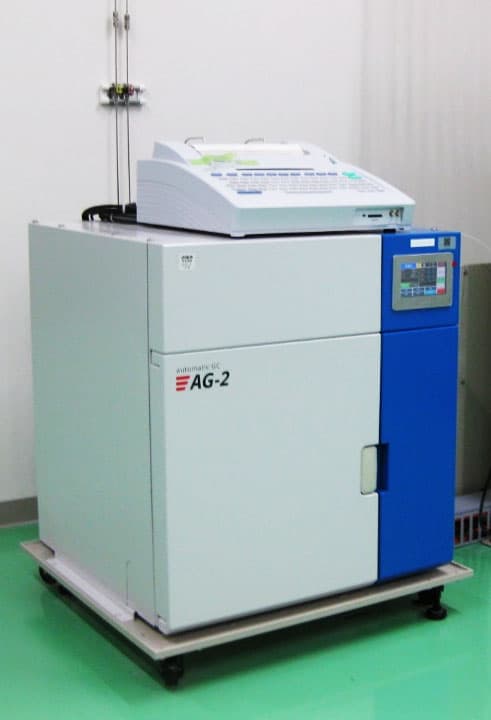

全自動分析装置

サンプリング装置

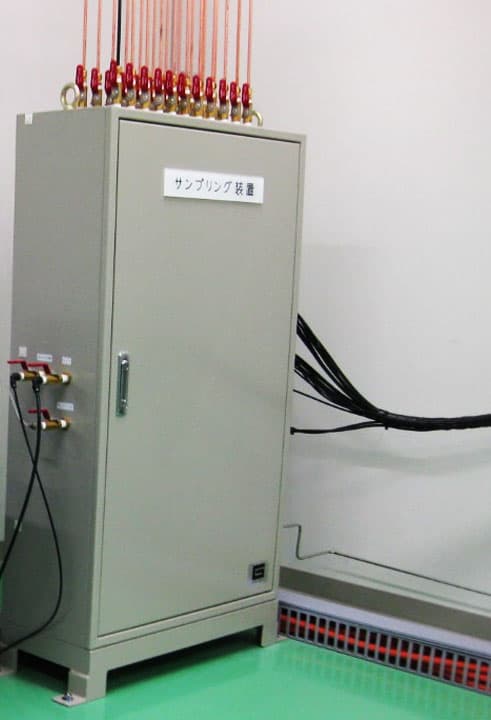

サンプリング装置 機内

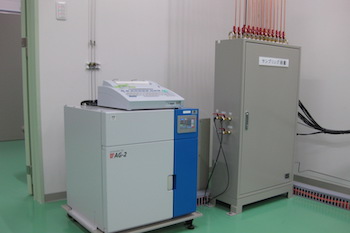

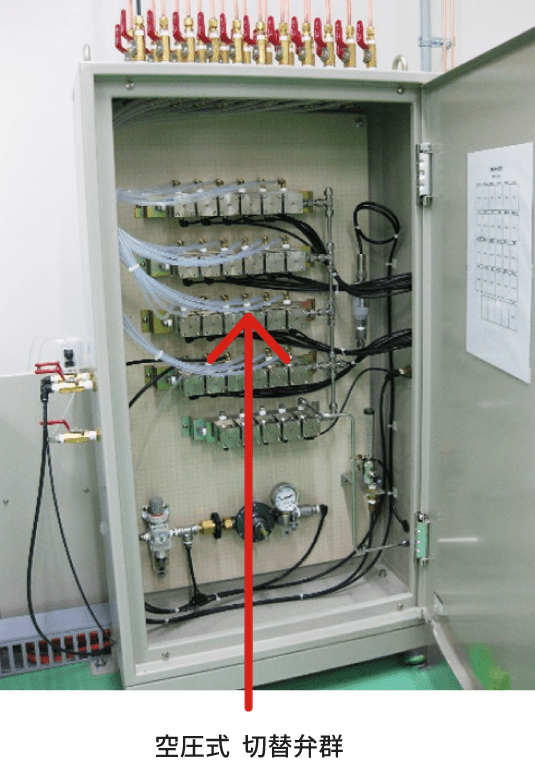

最新の分析装置（ガスクロマトグラフ）を使用して、テストガス混合機で製造された各種テストガスを自動分析します。分析時は煩わしいガス採集作業（サンプリング）も、全て自動サンプリング装置による自動採集とし、分析を楽に正確に実行します。また、サンプリング装置内部に設置された切替弁は可燃性ガスに対応した締め切り性能抜群の空気圧を採用しています。
全自動分析装置の高性能維持のため、1年/1回のメーカー点検を推奨します。点検はテストガス混合設備 点検時に合わせて実施させていただきます。

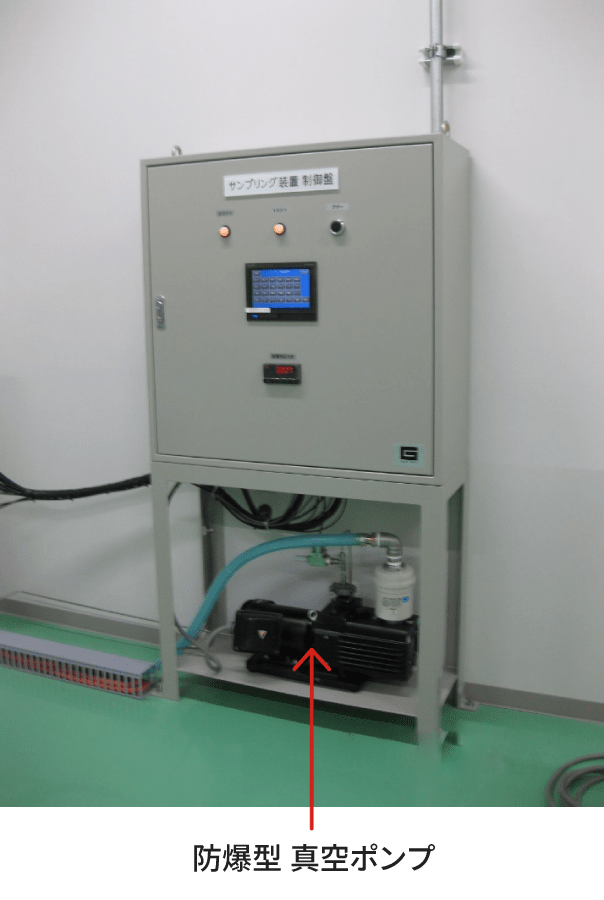

サンプリング装置　専用制御盤

自動サンプリング装置の性能を、より効率よく最大限に引き出すため、専用の制御盤で制御します。

専用混合機

消費量の多いテストガス種については、N型 混合機による専用混合機での設置対応をご推奨させていただきます。バッファータンクを内蔵したボックスタイプとしていますので、設置場所を選びません。（30Nm3/h以上の大流量タイプには、専用の大型乾式バッファータンクを使用します。）

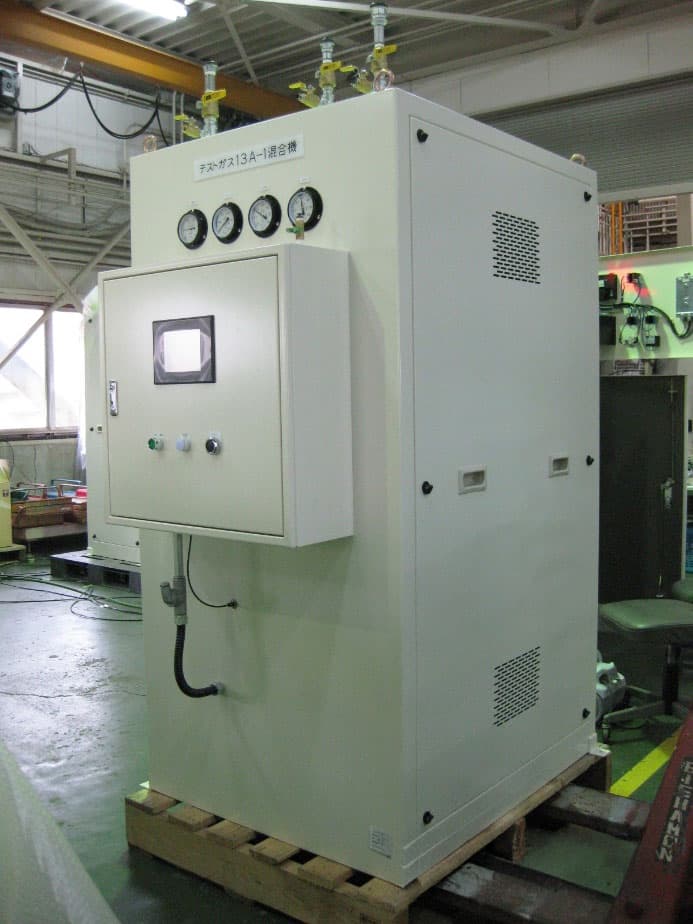

13A-1専用 混合機

13A-1専用 混合機　概略仕様
（CH4 + C3H8混合機 N2-20E型）

最大発生流量	20Nm3 / h
混合精度	ウオッベ指数（WI） ±2%以内
仕様	普通仕様 本質安全防爆仕様 屋内設置型 ※屋外設置型も有り。 バッファータンクSUS304製 92L　2式内蔵 制御盤付属（タッチパネル付き）
電源	100V 5A
入口圧力	CH4　0.3〜0.4MPa、C3H8　0.16〜0.195MPa 操作用AIR0.5〜0.7MPa
出口圧力	7KPa
寸法	850W × 1,250D × 1,950H mm 奥行きDは制御盤含む。 幅Hはバルブ含む。
重量	約380kg（制御盤含む）

専用大型バッファータンク

乾式バッファータンク 概略仕様

適用法規	第二種圧力容器構造規格
内容積	1m3
寸法	960Φ × 1,800H mm（圧力調整器は含まず）
重量	約500kg（圧力調整器は含まず）
最高使用圧力	0.5MPa
材質	鉄製（SS400）
付属品	供給用 圧力調整器ユニット

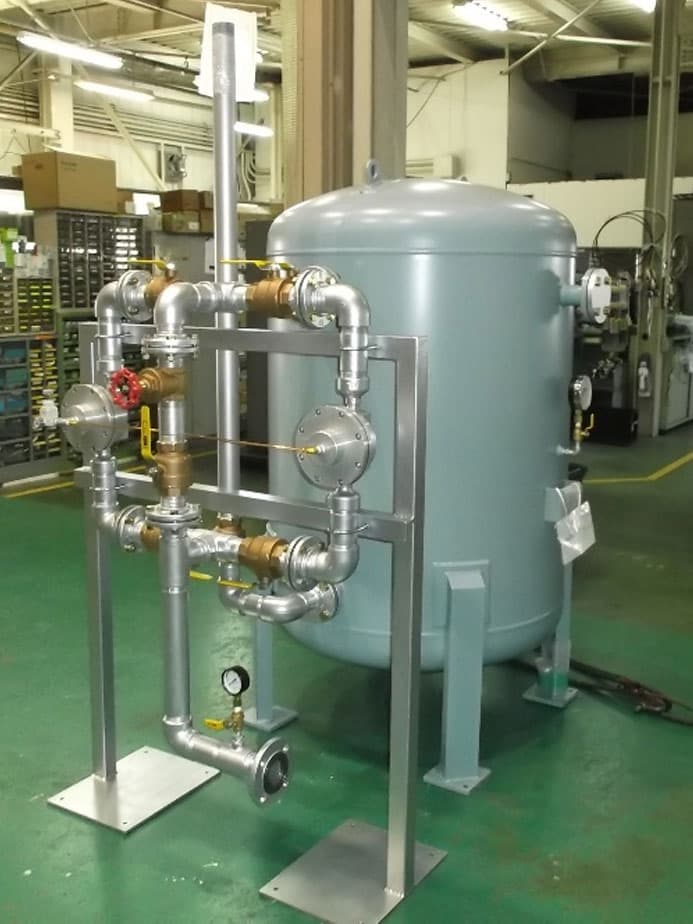

大型乾式のバッファータンクです。大流量 混合機に対応しています。ガス種別に設置します。供給用 圧力調整器を取り付けて、ユニット仕上げとします。
※このホームページで掲載している商品の仕様は、予告なしに変更する場合があります。
